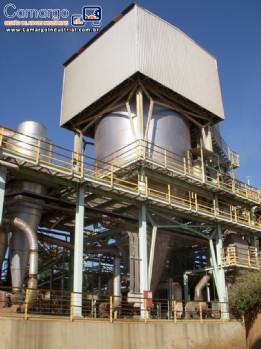

Spray Dryer para secagem.

Marca: GEA Niro Atomizer.

Modelo: F100.

Capacidade: 3.000 litros.

Água evaporado hora transportador ensacadeira lavador de gases desumidificador completo.

Secador tipo atomizador centrifugo.

Sistema de alimentação (bomba helicoidal tipo Nemo).

Forno de geração de ar quente, utilizado para secagem (a temperatura do ar quente é controlada automaticamente em cerca de 240ºC).

Torre de secagem (spray-dryer), no qual os gases quentes e o fluxo da Solução se encontram.

Sistema de ciclones para separação do produto seco do fluxo gasoso.

Válvulas rotativas nas saídas da torre de secagem e ciclones. Sistema de lavagem (Scrubber úmido) do fluxo gasoso antes de seu lançamento na atmosfera.

Bombas de processo, lavagem do fluxo gasoso.

Sistema de transporte pneumático, em circuito fechado do produto em pó para silos de estocagem.

Silo de estocagem produto acabado, para ensaque.

Ensacadeira tipo turbina semi automática.

A vazão de exaustão dos gases para atmosfera é de cerca de 54.000 Nm³/h a uma temperatura a cerca de 60-65 Cº.

Condições de operação: Vazão de alimentação: 5180 kg/h.

Água evaporada: 2590 kg/h.

Produto base pó: 3400-3800 kg/h.

Temperatura ar de entrada: 240 ºC.

Temperatura ar de saída: 103 ºC.

Consumo de calor: 2.800.000 Kcal/h.

Vazão de ar transporte pneumático: 500 kg / h.

Equipamento trabalhou com bicromato.
